Photovoltaikanlagen sind ein wichtiger Bestandteil der modernen Energieversorgung. Damit sie über viele Jahre sicher arbeiten und die erwarteten Erträge liefern, müssen sie jedoch nicht nur fachgerecht geplant und installiert, sondern auch regelmäßig geprüft werden. Präzise Messungen helfen dabei, Fehler frühzeitig zu erkennen, Leistungsverluste zu lokalisieren und den technischen Zustand der Anlage zuverlässig zu dokumentieren. Sonel bietet dafür professionelle Messlösungen, die speziell auf die Anforderungen von Installateuren, Servicetechnikern, Elektrofachkräften und Sachverständigen zugeschnitten sind.

Sonel und MBS-Sonel – Erfahrung in der professionellen Messtechnik

Sonel S.A. ist ein international tätiger Hersteller von Mess- und Prüfgeräten für die Energiewirtschaft, Elektrotechnik, Industrie und Telekommunikation. Die Geschichte des Unternehmens reicht bis in das Jahr 1989 zurück. Sonel wurde von Elektroingenieuren gegründet, die den Bedarf an spezialisierten und gleichzeitig praxisgerechten Messgeräten aus eigener Erfahrung kannten. Heute umfasst das Portfolio unter anderem Installationsprüfgeräte, Netzqualitätsanalysatoren, Erdungs- und Isolationsmessgeräte, Wärmebildkameras sowie spezialisierte Lösungen für Photovoltaikanlagen.

Bei der Entwicklung der Geräte legt Sonel besonderen Wert auf Messgenauigkeit, zuverlässige Konstruktion, intuitive Bedienung und eine effiziente Dokumentation der Ergebnisse. Eigene Forschungs-, Entwicklungs- und Kalibrierkompetenzen ermöglichen es dem Unternehmen, Lösungen für anspruchsvolle Messaufgaben bereitzustellen und kontinuierlich an neue Anforderungen der Elektro- und Energiebranche anzupassen.

Für Kunden auf dem deutschen Markt ist die MBS-Sonel GmbH ein zentraler Ansprechpartner. Über den deutschen Online-Shop können Fachkunden Mess- und Prüfgeräte von Sonel sowie passendes Zubehör beziehen. Darüber hinaus bietet MBS-Sonel persönliche Beratung, technischen Support und Unterstützung bei der Auswahl einer geeigneten Messlösung. Dadurch erhalten Anwender nicht nur ein professionelles Gerät, sondern auch einen kompetenten Ansprechpartner für praktische und technische Fragen.

Warum sind Messungen an Photovoltaikanlagen so wichtig?

Eine Photovoltaikanlage besteht aus zahlreichen elektrischen und mechanischen Komponenten, die dauerhaft wechselnden Umgebungsbedingungen ausgesetzt sind. Feuchtigkeit, hohe Temperaturen, UV-Strahlung, Verschmutzung, Beschädigungen an Leitungen, fehlerhafte Steckverbindungen oder eine zunehmende Verschattung können die Sicherheit und Leistungsfähigkeit der Anlage beeinträchtigen.

Nicht jeder Fehler führt sofort zu einem vollständigen Ausfall. Häufig arbeitet die Anlage weiter, erzielt aber geringere Erträge oder weist unbemerkte Sicherheitsrisiken auf. Deshalb sind professionelle Messungen sowohl bei der Inbetriebnahme als auch im Rahmen der regelmäßigen Wartung und bei der Fehlersuche von großer Bedeutung.

Zu den typischen Prüfaufgaben gehören die Messung der Leerlaufspannung und des Kurzschlussstroms, die Kontrolle des Isolationswiderstands, die Prüfung von Schutz- und Potentialausgleichsleitern sowie die Messung von Strom, Spannung und Leistung auf der Gleich- und Wechselspannungsseite. Auch die Aufnahme der Strom-Spannungs-Kennlinie – der sogenannten I-U-Kennlinie – liefert wichtige Informationen über den tatsächlichen Zustand und die Leistungsfähigkeit von PV-Modulen oder ganzen Modulketten.

Damit Messergebnisse verschiedener Anlagen und Messzeitpunkte miteinander verglichen werden können, müssen außerdem die jeweiligen Umgebungsbedingungen berücksichtigt werden. Insbesondere die Sonneneinstrahlung sowie die Modul- und Umgebungstemperatur haben einen direkten Einfluss auf die gemessene Leistung. Die Umrechnung der Ergebnisse auf Standard-Testbedingungen, die sogenannten STC-Bedingungen, ermöglicht eine objektivere Bewertung und erleichtert die Erkennung von Abweichungen.

Professionelle Prüfung von PV-Anlagen bis 1500 Volt

Für umfangreiche Prüfungen an modernen Photovoltaikanlagen bietet Sonel das PVM-1530 Pro an. Dieses professionelle Messgerät für die Prüfung von Photovoltaikanlagen wurde für Systeme mit Spannungen bis 1500 V entwickelt und unterstützt sowohl Sicherheitsprüfungen als auch eine detaillierte Bewertung der Anlagenleistung.

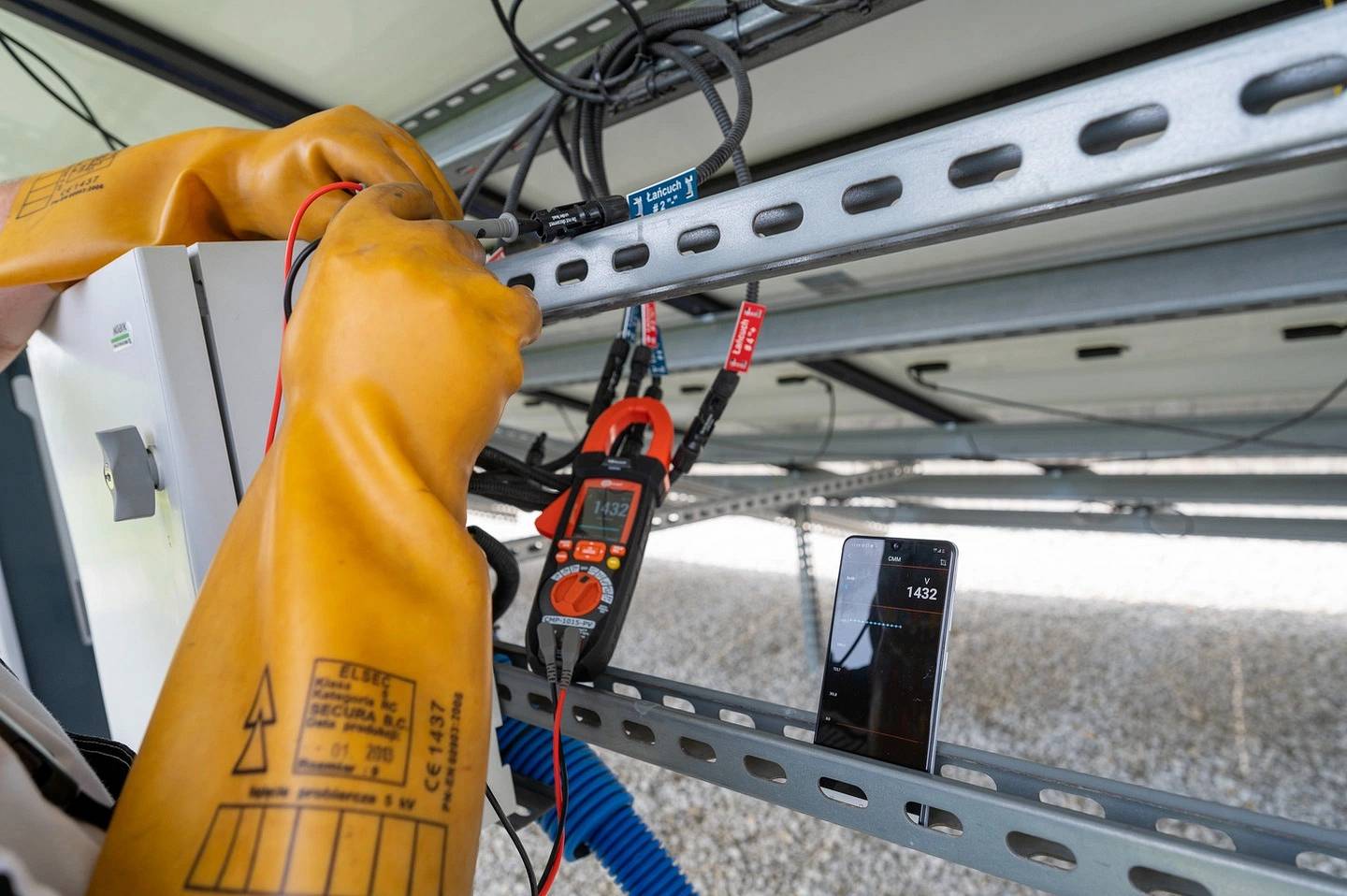

Das Set besteht aus dem Photovoltaik-Messgerät Sonel PVM-1530, dem Einstrahlungs- und Temperaturmesser Sonel IRM-1 sowie der digitalen Strommesszange Sonel CMP-1015-PV. Damit stehen dem Anwender die erforderlichen Werkzeuge für die Inbetriebnahme, Wartung, Diagnose und Fehlersuche an PV-Systemen zur Verfügung.

Mit dem Sonel PVM-1530 können unter anderem die I-U- und P-U-Kennlinien aufgenommen, die Leerlaufspannung von PV-Modulen und Modulketten sowie Kurzschlussströme gemessen werden. Darüber hinaus ermöglicht das Gerät Messungen des Isolationswiderstands auf der DC- und AC-Seite, die Prüfung von Schutz- und Potentialausgleichsleitern, AC- und DC-Leistungsmessungen sowie Tests von Bypass- und Sperrdioden.

Der Sonel IRM-1 erfasst parallel dazu die Sonneneinstrahlung sowie die Temperatur des Moduls und der Umgebung. Diese Daten werden für die Umrechnung der Messergebnisse auf STC-Bedingungen benötigt. Das erleichtert die zuverlässige Beurteilung, ob eine Abweichung durch die aktuellen Wetterbedingungen oder durch einen technischen Fehler innerhalb der Anlage verursacht wird.

Ein weiterer Vorteil ist die automatische Synchronisierung der Messdaten. Sollte die Funkverbindung zwischen dem PVM-1530 und dem IRM-1 während einer Messung zeitweise unterbrochen werden, können die zwischengespeicherten Umgebungsparameter nach Wiederherstellung der Verbindung den entsprechenden Ergebnissen zugeordnet werden. Dadurch bleiben die Messdaten vollständig und können anschließend korrekt ausgewertet werden.

Messdaten dokumentieren und Fehler schneller erkennen

Bei professionellen Prüfungen ist nicht nur die Durchführung der Messung entscheidend. Ebenso wichtig sind eine strukturierte Speicherung, nachvollziehbare Auswertung und übersichtliche Dokumentation der Ergebnisse. Das Sonel PVM-1530 verfügt deshalb über einen umfangreichen Speicher und ermöglicht die Übertragung der Daten über USB oder drahtlose Schnittstellen.

Eine strukturierte Dokumentation erleichtert den Vergleich einzelner Modulketten, die Bewertung wiederkehrender Messungen und die Vorbereitung von Prüfberichten. Installateure können damit die ordnungsgemäße Inbetriebnahme einer Anlage nachweisen, während Servicetechniker Veränderungen und mögliche Fehlerquellen schneller identifizieren können. Für Betreiber entsteht gleichzeitig eine verlässliche Grundlage, um den technischen Zustand und die langfristige Leistungsfähigkeit ihrer Photovoltaikanlage zu beurteilen.

Sicherheit und Ertrag langfristig gewährleisten

Professionelle Messtechnik trägt wesentlich dazu bei, Photovoltaikanlagen sicher, effizient und wirtschaftlich zu betreiben. Durch regelmäßige Prüfungen lassen sich Isolationsfehler, beschädigte Verbindungen, fehlerhafte Module, Probleme mit Dioden oder unerwartete Leistungsverluste frühzeitig erkennen. Dadurch können notwendige Maßnahmen geplant werden, bevor größere Ertragsausfälle oder sicherheitsrelevante Schäden entstehen.

Mit seiner langjährigen Erfahrung in der elektrischen Messtechnik und spezialisierten Lösungen für den Photovoltaikbereich unterstützt Sonel Fachkräfte bei der normgerechten Inbetriebnahme, Wartung und Diagnose moderner PV-Systeme. MBS-Sonel ergänzt dieses Angebot auf dem deutschen Markt durch direkten Produktzugang, persönliche Beratung und technischen Support. So erhalten Anwender eine umfassende Lösung für zuverlässige Messungen und eine professionelle Qualitätssicherung in der Photovoltaik.
